Instalacja 4-butlowa 10 kg/h + przejściówka +detektor

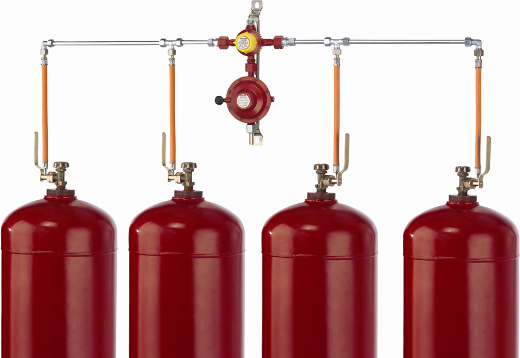

1. Profesjonalna instalacja 4-butlowa GOK

Instalacja z automatycznym przełącznikiem kierunku poboru gazu i reduktorem o przepustowości 10 kg/h.

Z uwagi na większą niż standardowa przepustowość reduktora zestaw służy do podłączenia większych odbiorników gazowych. Za jego pomocą można podłączać większe gazowe kotły grzewcze w budynkach jednorodzinnych lub gazowe urządzenia gastronomiczne i przemysłowe odbiorniki gazu, takie jak dmuchawy grzewcze i tym podobne.

W skład zestawu instalacyjnego wchodzą następujące elementy:

• reduktor ciśnienia gazu,
• automatyczny przełącznik typu AUV PS 16 bar,
• 4 węże wysokiego ciśnienia z końcówkami, długość: 400 mm
• komplet akcesoriów do połączenia urządzeń z 4 butlami,
• instrukcja podłączenia zestawu w języku polskim.

Parametry techniczne urządzeń:

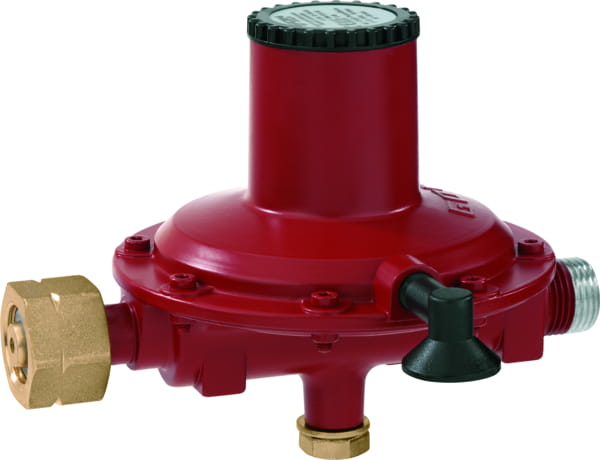

Reduktor ciśnienia gazu

• ciśnienie robocze: 37 mbar lub 50 mbar - konieczność wyboru odpowiedniej wersji urządzenia dedykowanej do ciśnienia wymaganego przez odbiornik gazu
• przepustowość gazu: 10 kg/h
• wbudowany wydmuchowy zawór bezpieczeństwa PRV, który zapobiega uszkodzeniu odbiorników gazu, chroniąc przed działaniem wysokiego ciśnienia. Jeżeli na skutek nieprawidłowości technicznych np. oblodzenie, zanieczyszczenia lub osady gazów zostałaby przekroczona zadana wartość reduktora, wtedy nadmierne ciśnienie zostanie odprowadzone poprzez zawór bezpieczeństwa.
• znamionowe ciśnienie zadziałania PRV: 100 mbar przy pa=37 mbar lub 130 przy pa=50 mbar
• przyłącze wejściowe: do dużych butli wg. DIN 477
• przyłącze wyjściowe: G 1/2LH (gwint 1/2 cala lewy) wg. DIN 8542

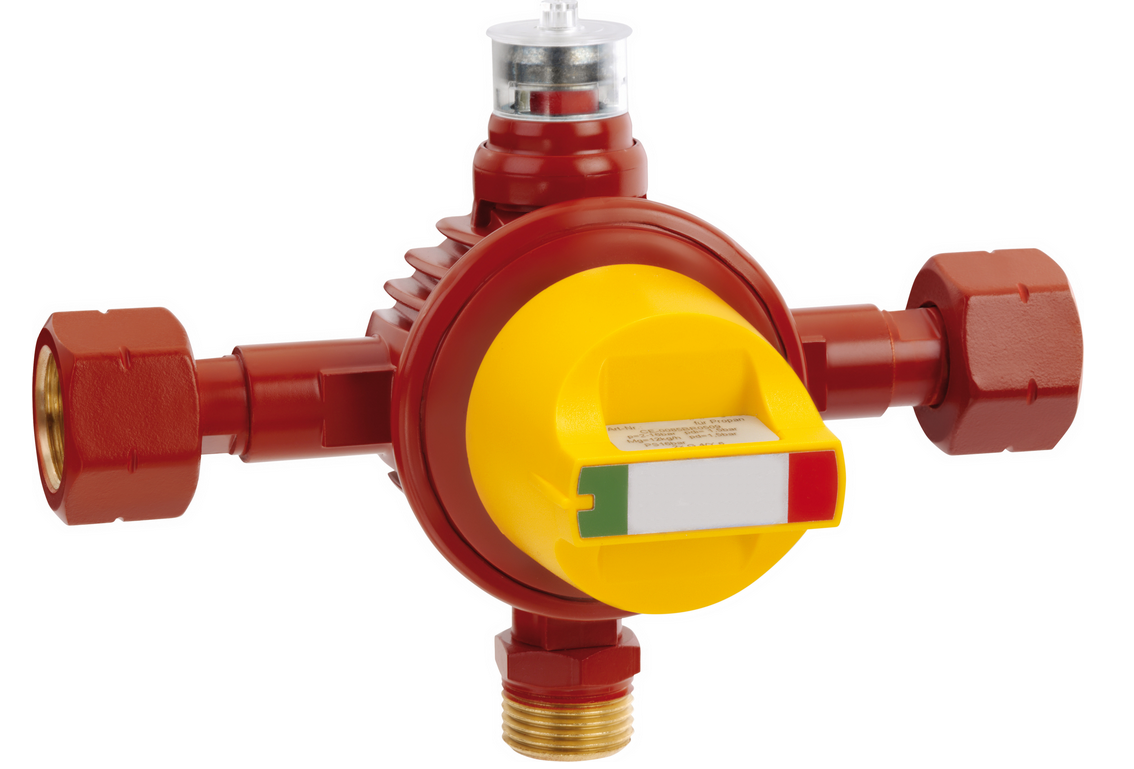

Automatyczny przełącznik gazu GOK AUV PS 16 bar

• zakres temperatury: -20 st.C +50 st.C
• maksymalne dopuszczalne ciśnienie: PS 16 bar
• ciśnienie na wejściu: 1,5 do 16 bar
• nominalne ciśnienie wyjściowe: 1,0 bar
• przepływ: 12 kg/h
• ciśnienie wyjściowe min/max: 0,5 do 1,2 bar
• środki pracy: propan, faza gazowa, zgodnie z DIN 51622/ DIN EN 589/ DIN EN 13786.

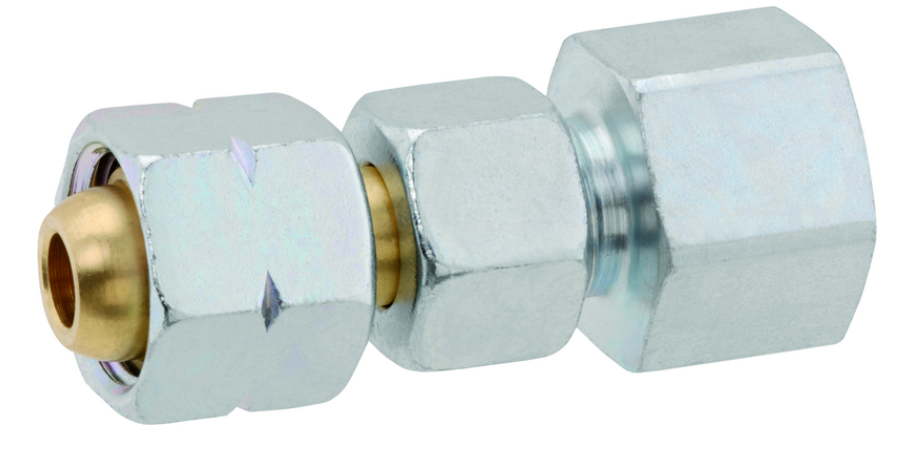

2. Przejściówka nakrętka G 1/2 lewy x prawy gwint G 1/2

Złączka przejściowa zmienia lewy gwint reduktora stosowanego w instalacjach butlowych GOK na prawy gwint, przez co ułatwia jego podłączenie z odbiornikiem.

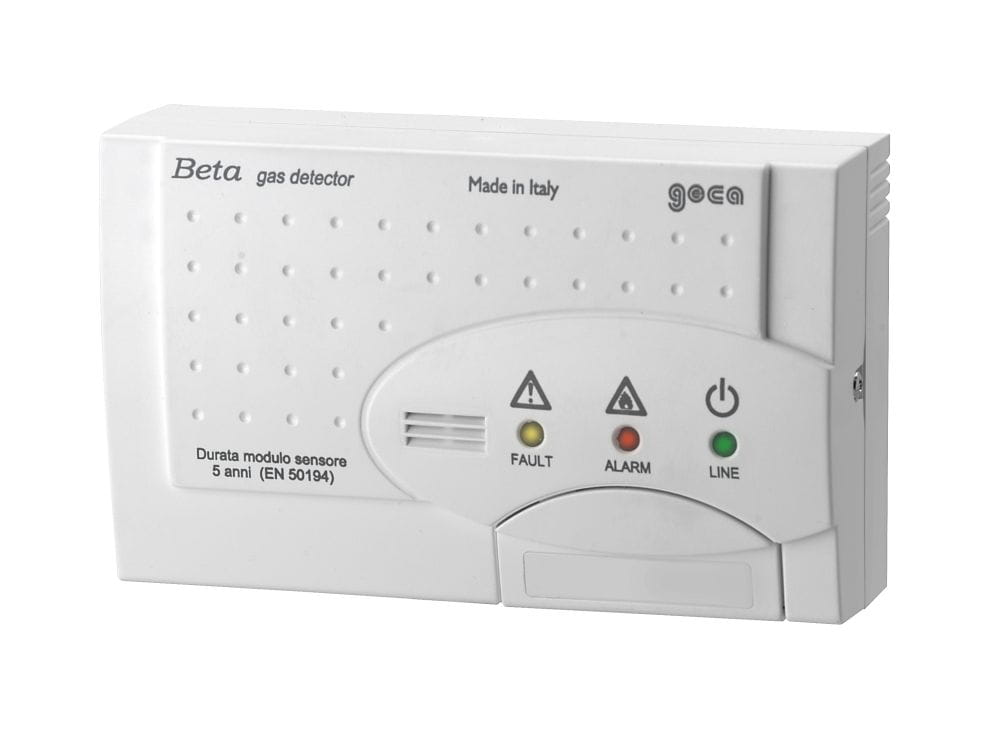

3. Detektor gazów palnych G-BETA 752  z wymiennym sensorem

Czujnik dostosowany do wykrywania gazu płynnego propan i propan-butan.

Podstawowe cechy urządzenia:

• możliwość rozbudowy o sygnalizator alarmu zewnętrznego,
• możliwość rozbudowy o elektrozawór,
• zasilanie detektora i opcjonalnego elektrozaworu z napięcia 230V.
