Instalacja 4-butlowa 6 kg/h

Profesjonalna instalacja 4-butlowa GOK z automatycznym przełącznikiem kierunku poboru gazu i reduktorem o przepustowości 6 kg/h. Zestaw służy do podłączenia i zasilania w sposób nieprzerwany niewielkich odbiorników gazowych, takich jak gazowe kotły grzewcze w budynkach jednorodzinnych lub gazowe urządzenia gastronomiczne.

Jest to rozszerzenie podstawowej instalacji 2-butlowej o zestaw dodatkowych akcesoriów: dwóch dodatkowych węży, rurek i trójników do wersji umożliwiającej podłączenie 4 butli gazowych. Węże zaopatrzone są w nakrętki typu kombi, umożliwiające podłączenie zarówno butli 11 jak i 33 kg.

W skład zestawu instalacyjnego wchodzą następujące elementy:

• regulowany reduktor ciśnienia gazu,
• automatyczny przełącznik typu AUV,
• 4 węże gazowe x 400 mm
• rurki o średnicy wew. 9 mm (gr. ścianki 1,5 mm) z końcówkami (krótkie 120 mm - 2 szt, długie 360 mm - 2 szt.)
• instrukcja podłączenia zestawu w języku polskim.

Butle gazowe nie są elementem instalacji. Należy je nabyć we własnym zakresie

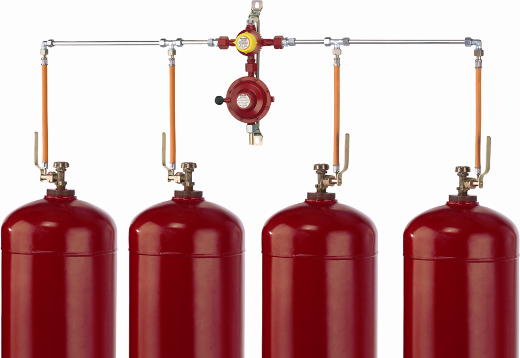

Instalacja 4-butlowa GOK

Reduktor ciśnienia, który można przyłączyć do butli z gazem płynnym oraz do zbiorników o przyłączu do butli 33 kg. Reguluje on ciśnienie wejściowe do 37 mbar lub 50 mbar ciśnienia wyjściowego.

Jeżeli na skutek nieprawidłowości technicznych np. oblodzenie, zanieczyszczenia lub osady gazów zostałaby przekroczona wartość zadana reduktora, to nadmierne ciśnienie zostanie odprowadzone poprzez wbudowany wydmuchowy zawór bezpieczeństwa (PRV). Bezpiecznik ten zapobiega uszkodzeniu urządzeń-odbiorników, chroniąc przed działaniem wysokiego ciśnienia.

Dane techniczne reduktora:

• znamionowe ciśnienie wyjścia pa: 37 mbar lub 50 mbar - regulowane zgodnie z rodzajem odbiornika
• przepływ znamionowy: podstawowy 6 kg/h lub większy w zależności od wykonania
• znamionowe ciśnienie zadziałania PRV: 100 mbar przy pa=37 mbar lub 130 przy pa=50 mbar
• przyłącze na wejściu: przyłącze do dużych butli wg. DIN 477
• przyłącze na wyjście: G 1/2LH (gwint 1/2 cala lewy) wg. DIN 8542



Automatyczny przełącznik gazu AUV, który jest przeznaczony do używania w instalacjach zasilających gazem płynnym w połączeniu z reduktorem II-go stopnia o nominalnym ciśnieniu wyjściowym pa= 37 mbar lub pa=50 mbar. Przełącznik gwarantuje stałe zasilanie urządzeń gazem płynnym dzięki automatycznemu przełączaniu pomiędzy butlami podłączonymi za pomocą węży po obu stronach urządzenia.

Po podłączeniu butli do urządzenia użytkownik wybiera jedną stronę z butlami jako stronę "pracy", a drugą, jako stronę "rezerwy".

W momencie, gdy ciśnienie w butlach po stronie "pracy" spadnie poniżej wartości 0,6-0,8 bar, dalsze zasilanie następuje z butli po stronie "rezerwy". Zasilanie następuje nadal, należy jednak odłączyć puste butle i podłączyć w to miejsce butle pełne z gazem. Po wykonaniu tej czynności, dotychczasowe butle rezerwowe stanowią podstawowe zasilanie, natomiast butle nowo podłączone są "rezerwą".

W związku z tym należy ręcznie przełączyć wskaźnik przełącznika automatycznego w kierunku aktualnie opróżnianych butli, aby przygotować wskaźnik urządzenia na automatyczną zmianę w momencie całkowitego opróżnienia butli.

Automatyczny przełącznik typu AUV odpowiada podstawowym wymaganiom DIN EN 13786 stawianym urządzeniom służącym do zasilania gazem płynnym.

Dane techniczne przełącznika:

• zakres temperatury: -20 st.C +50 st.C
• maksymalne dopuszczalne ciśnienie: PS 16 bar
• ciśnienie na wejściu: 1,5 do 16 bar
• nominalne ciśnienie wyjściowe: 1,0 bar
• przepływ: 6 kg/h
• ciśnienie wyjściowe min/max: 0,5 do 1,2 bar
• środki pracy: propan (faza gazowa) zgodnie z DIN 51622/ DIN EN 589/ DIN EN 13786
• kod produktu: 02-031-26.
