Instalacja 6-butlowa 10 kg/h + przejściówka + sygnalizator + detektor

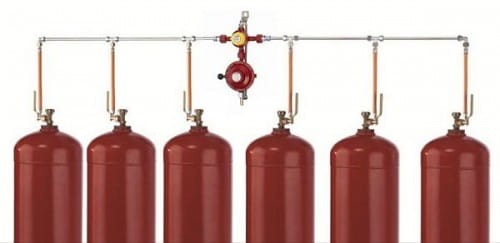

1. Profesjonalna instalacja 6-butlowa GOK

Urządzenie posiada automatyczny przełącznik kierunku poboru gazu i reduktor gazowy o przepustowości 10 kg/h. Z uwagi na większą niż standardowa przepustowość reduktora zestaw służy do podłączenia większych odbiorników gazowych. Za jego pomocą można podłączać większe gazowe kotły grzewcze w budynkach jednorodzinnych lub gazowe urządzenia gastronomiczne i przemysłowe odbiorniki gazu, takie jak dmuchawy grzewcze i tym podobne.

W skład zestawu instalacyjnego wchodzą następujące elementy:

• reduktor ciśnienia gazu,
• automatyczny przełącznik typu AUV PS 16 bar,
• komplet akcesoriów do połączenia urządzeń z 6 butlami,
• instrukcja podłączenia zestawu w języku polskim.

Parametry techniczne urządzeń:

Reduktor ciśnienia gazu

• ciśnienie robocze: 37 mbar lub 50 mbar - konieczność wyboru odpowiedniej wersji urządzenia dedykowanej do ciśnienia wymaganego przez odbiornik gazu
• przepustowość gazu: 10 kg/h
• wbudowany wydmuchowy zawór bezpieczeństwa PRV, który zapobiega uszkodzeniu odbiorników gazu, chroniąc przed działaniem wysokiego ciśnienia. Jeżeli na skutek nieprawidłowości technicznych np. oblodzenie, zanieczyszczenia lub osady gazów zostałaby przekroczona zadana wartość reduktora, wtedy nadmierne ciśnienie zostanie odprowadzone poprzez zawór bezpieczeństwa.
• znamionowe ciśnienie zadziałania PRV: 100 mbar przy pa=37 mbar lub 130 przy pa=50 mbar
• przyłącze wejściowe: do dużych butli wg. DIN 477
• przyłącze wyjściowe: G 1/2LH (gwint 1/2 cala lewy) wg. DIN 8542

Automatyczny przełącznik gazu GOK AUV PS 16 bar

• zakres temperatury: -20 st.C +50 st.C
• maksymalne dopuszczalne ciśnienie: PS 16 bar
• ciśnienie na wejściu: 1,5 do 16 bar
• nominalne ciśnienie wyjściowe: 1,0 bar
• przepływ: 12 kg/h
• ciśnienie wyjściowe min/max: 0,5 do 1,2 bar
• środki pracy: propan, faza gazowa, zgodnie z DIN 51622/ DIN EN 589/ DIN EN 13786.

Do zestawu możesz podłączyć również:

• sygnalizator kierunku zasilania IB-01,
• system detekcji gazu.

2. Przejściówka nakrętka G 1/2 lewy x prawy gwint G 1/2

Złączka przejściowa zmienia lewy gwint reduktora stosowanego w instalacjach butlowych GOK na prawy gwint, przez co ułatwia jego podłączenie z odbiornikiem.

3. Sygnalizator IB-01 do instalacji butlowych

Sygnalizator IB-01 to zewnętrzny wskaźnik kierunku poboru gazu z baterii butli. Za pomocą kolorowych diod informuje o trybie pracy instalacji butlowej GOK. Dedykowany jest do współpracy z przełącznikiem gazu typu AUV i reduktorami o przepustowości 4 i 6 kg/h.

Kiedy warto go zastosować?

Dzięki temu urządzeniu za pomocą długiego na 6 m przewodu możemy wyprowadzić sygnał z instalacji butlowej informujący o zmianie kierunku poboru gazu. Umieszczając sygnalizator w pomieszczeniu, w którym częściej przebywamy, na przykład przedsionku domu jednorodzinnego lub kuchni w lokalu gastronomicznym, szybciej dowiemy się o konieczności wymiany butli na pełne.

Podstawowe cechy urządzenia to:

• posiada niezależne zasilane z własnych baterii,
• przewód o długości 6m,
• prosty w obsłudze i niezawodny,
• polski producent,
• certyfikat CE.

4. Detektor gazów palnych G-BETA 752 z wymiennym sensorem

Czujnik dostosowany do wykrywania gazu płynnego propan i propan-butan. Podstawowe cechy tego urządzenia:

• możliwość rozbudowy o sygnalizator alarmu zewnętrznego,
• możliwość rozbudowy o elektrozawór,
• zasilanie detektora i opcjonalnego elektrozaworu z napięcia 230V.
