Instalacja 2-butlowa 6 kg/h + przejściówka + detekcja przydomowa

Zestaw profesjonalnych akcesoriów gazowych do podłączenia butli z gazem płynny. Umożliwia on nieprzerwane zasilanie gazem płynnym z butli niewielkich odbiorników gazowych, takich jak kotły grzewcze w budynkach jednorodzinnych lub gazowe urządzenia gastronomiczne. W skład zestawu wchodzą:

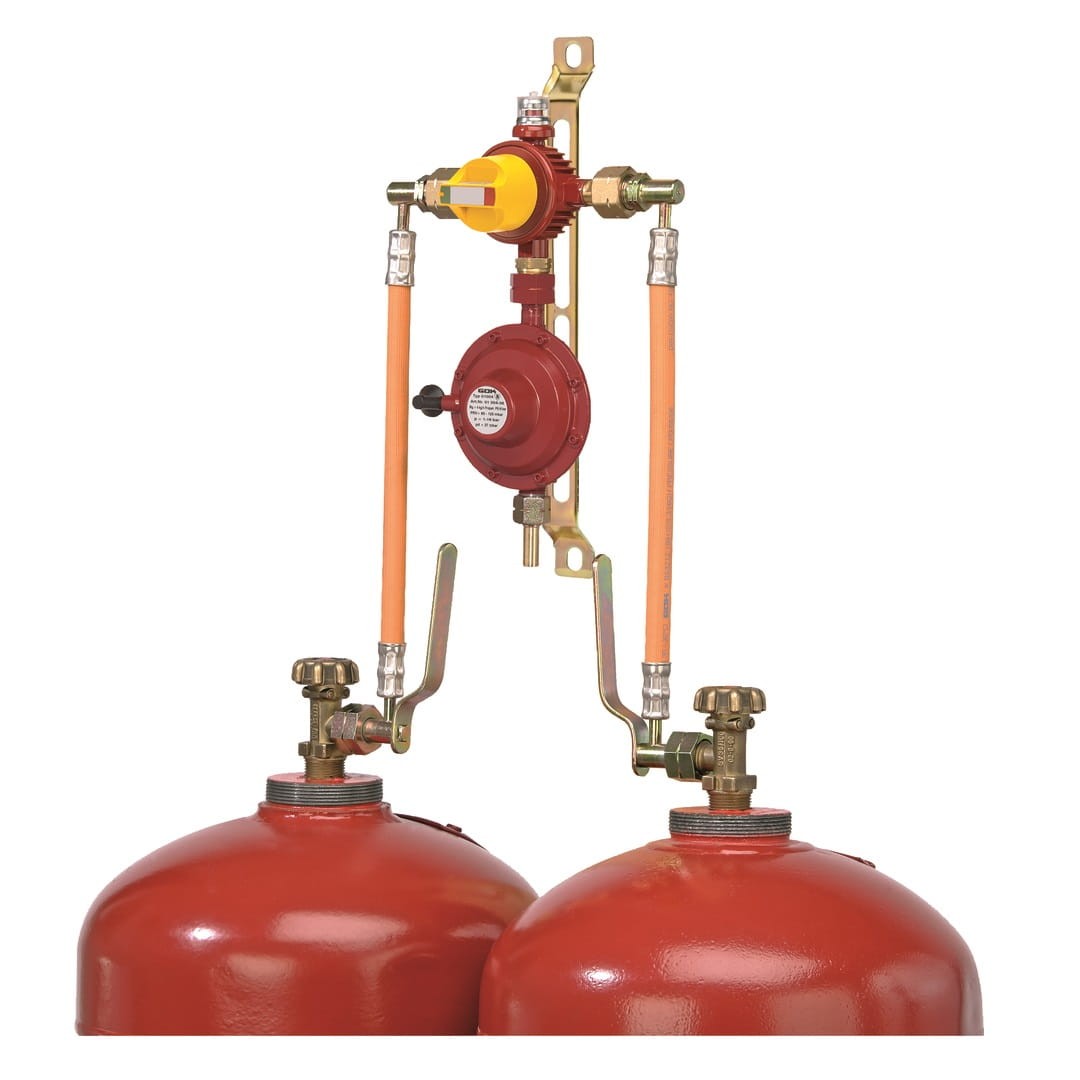

1. Instalacja 2-butlowa GOK

Reduktor ciśnienia, który można przyłączyć do butli z gazem płynnym oraz do zbiorników o przyłączu do butli 33 kg. Reguluje on ciśnienie wejściowe do 37 mbar lub 50 mbar ciśnienia wyjściowego.

Jeżeli na skutek nieprawidłowości technicznych np. oblodzenie, zanieczyszczenia lub osady gazów zostałaby przekroczona wartość zadana reduktora, to nadmierne ciśnienie zostanie odprowadzone poprzez wbudowany wydmuchowy zawór bezpieczeństwa (PRV). Bezpiecznik ten zapobiega uszkodzeniu urządzeń-odbiorników, chroniąc przed działaniem wysokiego ciśnienia.

Dane techniczne reduktora:

• znamionowe ciśnienie wyjścia pa: 37 mbar lub 50 mbar - regulowane zgodnie z rodzajem odbiornika
• przepływ znamionowy: podstawowy 6 kg/h lub większy w zależności od wykonania
• znamionowe ciśnienie zadziałania PRV: 100 mbar przy pa=37 mbar lub 130 przy pa=50 mbar
• przyłącze na wejściu: przyłącze do dużych butli wg. DIN 477
• przyłącze na wyjście: G 1/2LH (gwint 1/2 cala lewy) wg. DIN 8542

Automatyczny przełącznik gazu AUV, który jest przeznaczony do używania w instalacjach zasilających gazem płynnym w połączeniu z reduktorem II-go stopnia o nominalnym ciśnieniu wyjściowym pa= 37 mbar lub pa=50 mbar. Przełącznik gwarantuje stałe zasilanie urządzeń gazem płynnym dzięki automatycznemu przełączaniu pomiędzy butlami podłączonymi za pomocą węży po obu stronach urządzenia.

Po podłączeniu butli do urządzenia użytkownik wybiera jedną stronę z butlami jako stronę "pracy", a drugą, jako stronę "rezerwy".

W momencie, gdy ciśnienie w butlach po stronie "pracy" spadnie poniżej wartości 0,6-0,8 bar, dalsze zasilanie następuje z butli po stronie "rezerwy". Zasilanie następuje nadal, należy jednak odłączyć puste butle i podłączyć w to miejsce butle pełne z gazem. Po wykonaniu tej czynności, dotychczasowe butle rezerwowe stanowią podstawowe zasilanie, natomiast butle nowo podłączone są "rezerwą".

W związku z tym należy ręcznie przełączyć wskaźnik przełącznika automatycznego w kierunku aktualnie opróżnianych butli, aby przygotować wskaźnik urządzenia na automatyczną zmianę w momencie całkowitego opróżnienia butli.

Automatyczny przełącznik typu AUV odpowiada podstawowym wymaganiom DIN EN 13786 stawianym urządzeniom służącym do zasilania gazem płynnym.

Dane techniczne przełącznika:

• zakres temperatury: -20 st.C +50 st.C
• maksymalne dopuszczalne ciśnienie: PS 16 bar
• ciśnienie na wejściu: 1,5 do 16 bar
• nominalne ciśnienie wyjściowe: 1,0 bar
• przepływ: 6 kg/h
• ciśnienie wyjściowe min/max: 0,5 do 1,2 bar
• środki pracy: propan (faza gazowa) zgodnie z DIN 51622/ DIN EN 589/ DIN EN 13786

2. Przejściówka nakrętka G 1/2 lewy x prawy gwint G 1/2

Złączka przejściowa zmienia lewy gwint reduktora stosowanego w instalacjach butlowych GOK na prawy gwint, przez co ułatwia jego podłączenie z odbiornikiem.

3. Detekcja przydomowa gazu płynnego

Zestaw składa się dwóch współpracujących ze sobą urządzeń:

• detektor gazu G-BETA 752 z wymiennym sensorem,
• elektrozawór z ręcznym otwarciem normalnie otwarty, 230V,
• wersja bez Atexu.

Detektor ma możliwość rozbudowy o sygnalizator alarmu zewnętrznego lub wentylator. Elektrozawór odcina dopływ gazu po otrzymaniu sygnału z detektora. Do wyboru w zależności od średnicy rury instalacji:

• elektrozawór 1'
• elektrozawór 1/2'
• elektrozawór 3/4'.

Zasilanie detektora i opcjonalnego elektrozaworu z napięcia 230V.
